FA16 分体式故障信号报警器
-
电气参数及性能
辅助电源：100~240VAC[1]（45~400Hz）或90~370VDC，交直流通用，且接线不用区分正负极；
额定功率：≤15W；
EMC等级：四级；
指示灯闪烁频率：≥1Hz；
输入信号：16路无源干接点（短接信号）；
出口继电器：16路故障信号继电器（常开），1路声音报警继电器（常开），1路设备故障报警继电器（常闭）；
继电器接点容量：常开（NO）5A/250VAC；常闭（NC）3A/250VAC；
其他功能：远方复位，内置蜂鸣器，可选配RS485；
RS485端口接线方式及级联数量：总线型，级联数量≤32个，传输距离≤1000米；
绝缘电阻：输入、输出之间≥500MΩ，输入或输出与外壳之间≥500MΩ；
[1] 允许电压波动范围：-15%~+10%；
产品型号
型号
FA16
-16
-S
产品系列
FA16=16路短接信号输入报警器
开出接点
16=1路输入对应1路继电器常开接点，共计16路继电器开出；
通信
S=RS485；留空=无此功能
使用环境
使用环境：-40~70℃，≤95%RH无凝露；
海拔：≤4500M；
盐雾等级：≥96H；
阻燃等级：UL94-V0；
安装方式：DIN35；
螺钉扭矩：最大紧固扭矩0.6Nm，最小紧固扭矩0.5Nm；

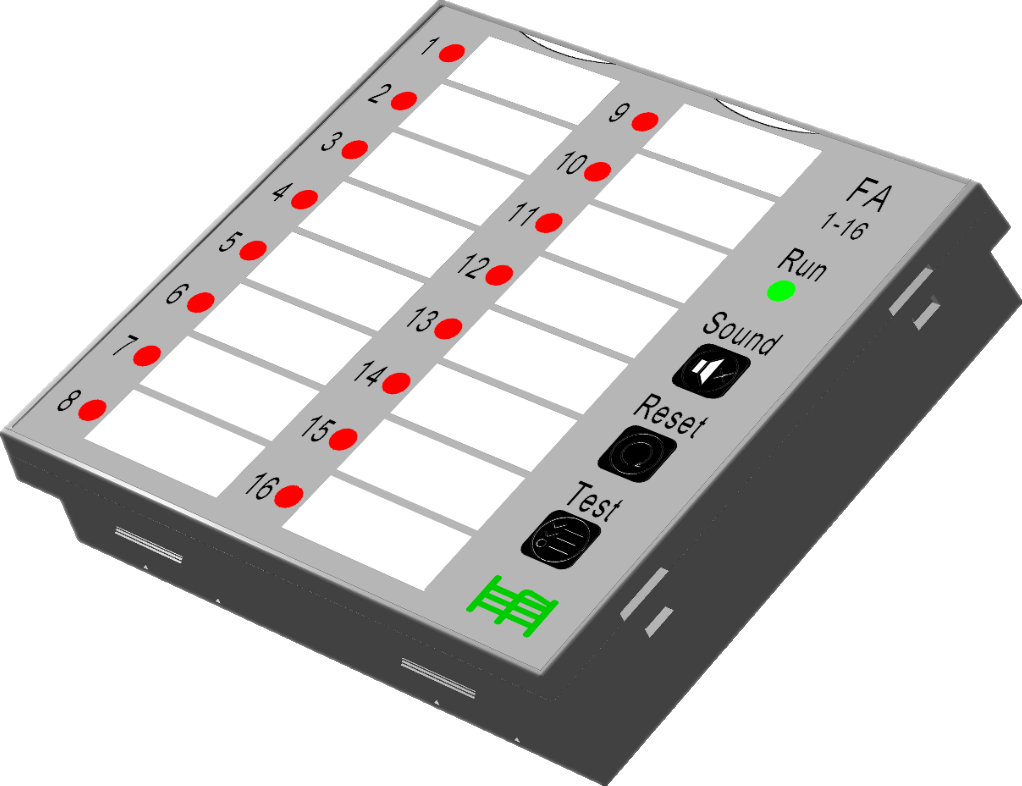

显示面板
面框尺寸（图中尺寸单位均为mm）：96x96mm；开孔尺寸：90x90mm；安装深度：14mm。
1~16红色指示灯分别对应16路输入信号，可以根据实际需求改为其他颜色；
绿色Run指示灯：设备正常工作时，常亮；
Sound键：消音键，当内置蜂鸣器或声音继电器动作时，按下可使其复位；
Reset键：故障信号指示灯的复位键；
Test键：测试键，按下后，16位红色指示灯同时点亮，点亮2S后自动全部熄灭2S，之后恢复测试前状态；
四个端子：通过2.5米四芯屏蔽线（标配）连接控制器，接线时对应好端子号即可。
控制器
端子定义
端子号
端子定义
说明
端子号
端子定义
说明
端子号
端子定义
说明
端子号
端子定义
说明
1
IN1
16路输入
17
INCOM
输入公共端
33
RELAY1
对应IN1
49
RELAY9
对应IN9
2
IN2
18
RESET
远程复位
34
50
3
IN3
19
35
RELAY2
对应IN2
51
RELAY10
对应IN10
4
IN4
20
A
RS485
36
52
5
IN5
21
B
37
RELAY3
对应IN3
53
RELAY11
对应IN11
6
IN6
22
Connect
To
Display
连接到
显示板
38
54
7
IN7
23
39
RELAY4
对应IN4
55
RELAY12
对应IN12
8
IN8
24
40
56
9
IN9
25
41
RELAY5
对应IN5
57
RELAY13
对应IN13
10
IN10
26
PE
保护地
42
58
11
IN11
27
L
辅助电源
43
RELAY6
对应IN6
59
RELAY14
对应IN14
12
IN12
28
N
44
60
13
IN13
29
FAULT
远程故障
告警
45
RELAY7
对应IN7
61
RELAY15
对应IN15
14
IN14
30
46
62
15
IN15
31
SOUND
远程声光
告警
47
RELAY8
对应IN8
63
RELAY16
对应IN16
16
IN16
32
48
64
注意：
■ 干接点：16路输入为干接点，不可外接有源信号；
■ 热拔插：显示面板与控制器之间不可热拔插，连接时，需先关闭电源；
工作逻辑
■ 指示灯与信号故障报警继电器
当设备采集到有效的（连续的）报警信号后，对应的报警指示灯点亮，并保持闪烁（频率≥1Hz），同时，对应的报警继电器常开触点闭合。当报警信号消失后，对应的报警继电器常开触点断开。
确认后（按下Reset键后），若故障报警信号继续存在，报警指示灯闪烁变为常亮，对应报警继电器状态保持闭合；若故障报警信号消失，则报警指示灯熄灭，报警继电器触点断开。
■ 声音报警继电器
任何有效的报警信号输入，声音报警继电器的常开触点闭合。确认（按下Sound键）后，继电器断开。本继电器可驱动声光设备。
同时产品内置蜂鸣器，其随声音继电器同步动作，即声音继电器常开触点闭合时，蜂鸣器啸叫，反之消音。
■ 设备故障报警继电器
正常工作时，本继电器的常闭触点断开；
当设备自身发生故障时，如输入电压消失，功能异常等，本继电器的常闭触点闭合。
-
