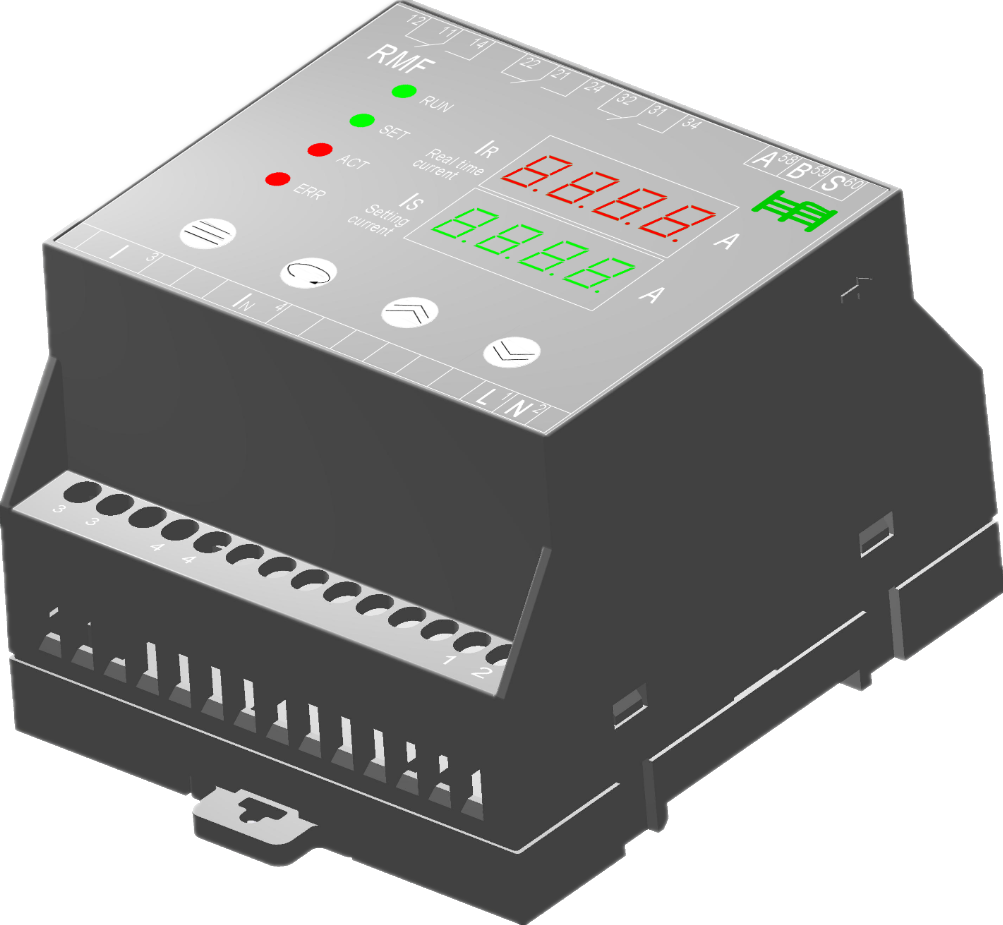

RMF反时限电流继电器
本产品属于电流型量度继电器RML的一种。
本产品具有反时限特性，用于电力系统发电机、变压器等主要设备及输配电系统的继电保护回路中，当主设备或输配电系统出现过负荷或短路故障时，本继电器能按照预定的时限可靠动作或发出信号，切除故障，保证主设备及输配电系统安全。
本产品具有反时限特性，用于电力系统发电机、变压器等主要设备及输配电系统的继电保护回路中，当主设备或输配电系统出现过负荷或短路故障时，本继电器能按照预定的时限可靠动作或发出信号，切除故障，保证主设备及输配电系统安全。
售价：
¥
0.00
原价：
¥0.00
ꄑ关注：0
-
电气参数及性能
辅助电源：100~240VAC[1]（45~400Hz）或90~370VDC，交直流通用，且接线不用区分正负极；
额定功率：≤2.5W；
EMC等级：四级；
额定电流（IN
，@50Hz）：5A；过载能力：1.2倍持续，2倍1S；
准确度：1%；
延时误差：±（1%整定值+60mS）；
输出继电器接点容量：常开（NO）5A/250VAC；常闭（NC）3A/250VAC；
RS485端口接线方式及级联数量：总线型，级联数量≤32个，传输距离≤1000米；
绝缘电阻：输入、输出之间≥500MΩ，输入或输出与外壳之间≥500MΩ；
介质耐压：交流输入对地2500VAC/1min，漏电流≤10mA；
产品型号
RMF
[1] 允许电压波动范围：-15%~+10%；
结构尺寸与端子定义
功能
端子号
端子定义
说明
辅助电源
1
L
火线
2
N
零线
电流输入
3
I
进线端
4
IN
出线端
第一组继电器开出
11
COM1
第一组继电器公共端
12
NC1
第一组继电器常闭接点
14
NO1
第一组继电器常开接点
第二组继电器开出
21
COM2
第二组继电器公共端
22
NC2
第二组继电器常闭接点
24
NO2
第二组继电器常开接点
第三组继电器开出
31
COM3
第三组继电器公共端
32
NC3
第三组继电器常闭接点
34
NO3
第三组继电器常开接点
RS485
58
A
59
B
60
S
地线，接电缆的屏蔽层
-
